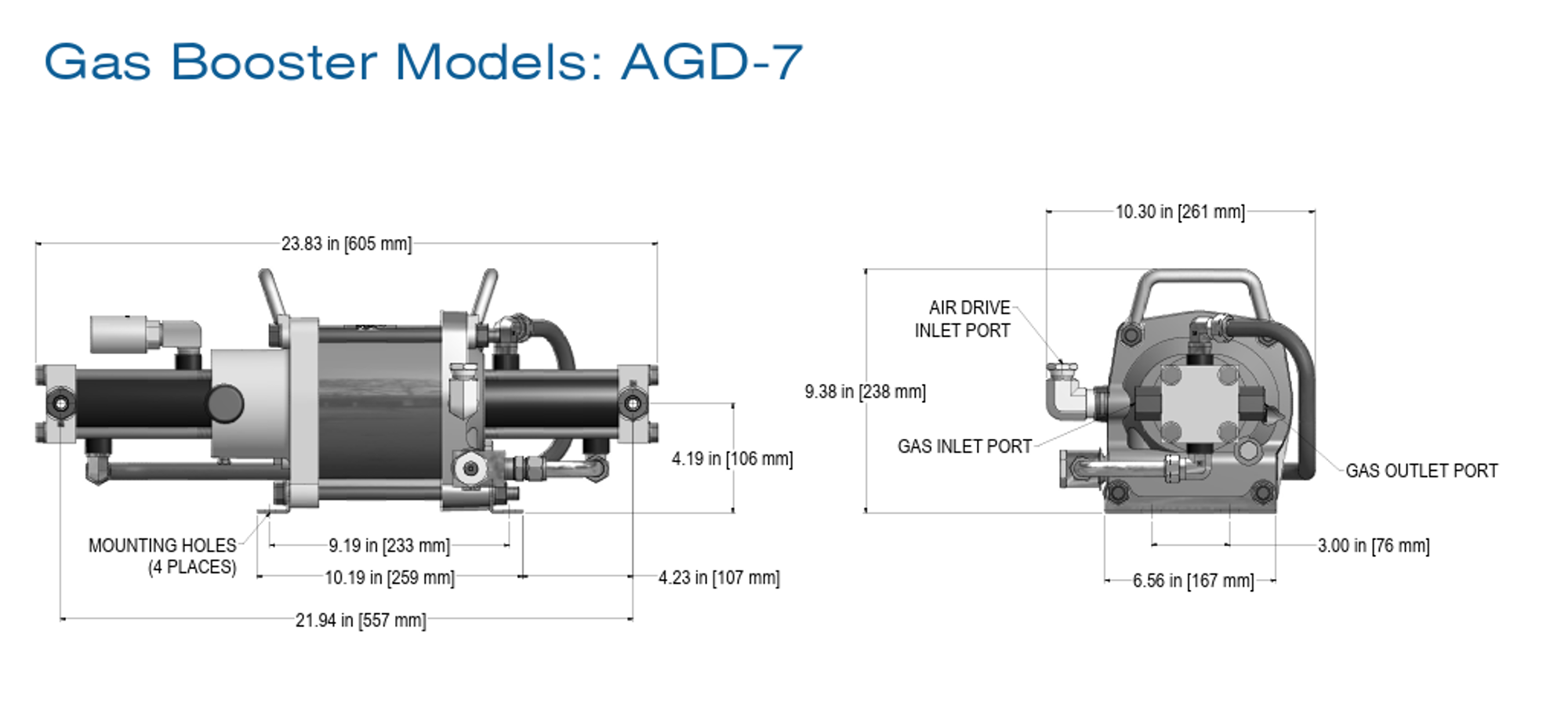

מגביר גז AGD-7

AGD-7

מגביר גז HASKEL מדגם AGD-7, בהנעה פנאומטית. לבחירה לפי סוג הגז, תנאי הכניסה, לחץ היציאה ומחזור העבודה.

01הנעה: אוויר דחוס
02תצורה: חד־שלבי, דו־פעולי
03לחץ אספקת גז מרבי: 2500 psig / 172 bar
04לחץ אספקת גז מינימלי: 25 psig / 1.7 bar

הדגם יתווסף לבקשה. צוות ב.נ יבדוק את ההתאמה לתנאי העבודה שלכם.

AGD-7
HASKEL / TECHNICAL PRODUCT VIEW
APPLICATION & DESIGN

מבינים את היישום.

יישומים

  • מילוי והעברת גז בין מכלים
  • בדיקות לחץ ואטימות
  • טעינת מצברים הידראוליים בגז
  • אספקת גז בלחץ לתהליך

מאפייני המוצר

  • הנעה: אוויר דחוס
  • תצורה: חד־שלבי, דו־פעולי
  • לחץ אספקת גז מרבי: 2500 psig / 172 bar
  • לחץ אספקת גז מינימלי: 25 psig / 1.7 bar
TECHNICAL DATA

נתונים עם מקור.

פרמטרנתון ותנאי התייחסות
הנעהאוויר דחוס
תצורהחד־שלבי, דו־פעולי
לחץ אספקת גז מרבי2500 psig / 172 bar
לחץ אספקת גז מינימלי25 psig / 1.7 bar
לחץ יציאה מרבי — גז אינרטי2500 psig / 172 bar
לחץ עצירה סטטי — נוסחת היצרן7 Pa+Ps
נפח בוכנה למחזור26.4 in³ / 432.6 ml
משקל לפי טבלת היצרן35 lb / 16 kg
לחץ אוויר מניע מינימלי20 psi
לחץ אוויר מניע מרבי150 psig

נתוני הלחץ מתייחסים לטבלת היצרן ולתצורת הגז המצוינת. שימוש בחמצן או במימן מחייב גרסה, ניקוי והסמכה מתאימים. בנוסחת העצירה Pa הוא לחץ האוויר המניע ו־Ps הוא לחץ אספקת הגז; יש להשתמש ביחידות עקביות ובכל מגבלות הטבלה. בדגם דו־שלבי יש לבדוק מגבלת Interstage Stall. עקומות ספיקה, חיבורים וערכות שירות מפורטים במסמך המצורף.

YOUR APPLICATION

הנתונים שלכם. ההתאמה שלנו.

  • סוג והרכב הגז, רמת טוהר והתאמת אטמים
  • לחץ כניסה מינימלי ומרבי ולחץ היעד, כולל יחידות
  • ספיקה בנקודת העבודה או נפח מכל וזמן מילוי
  • לחץ וספיקת אוויר ההנעה, מחזור עבודה וטמפרטורה
  • דרישות ניקיון, אזור התקנה וחיבורי צנרת

אפשר לצרף מפרט, שרטוט או צילום לוחית. העוזר באתר יכול לסייע בריכוז הנתונים.
