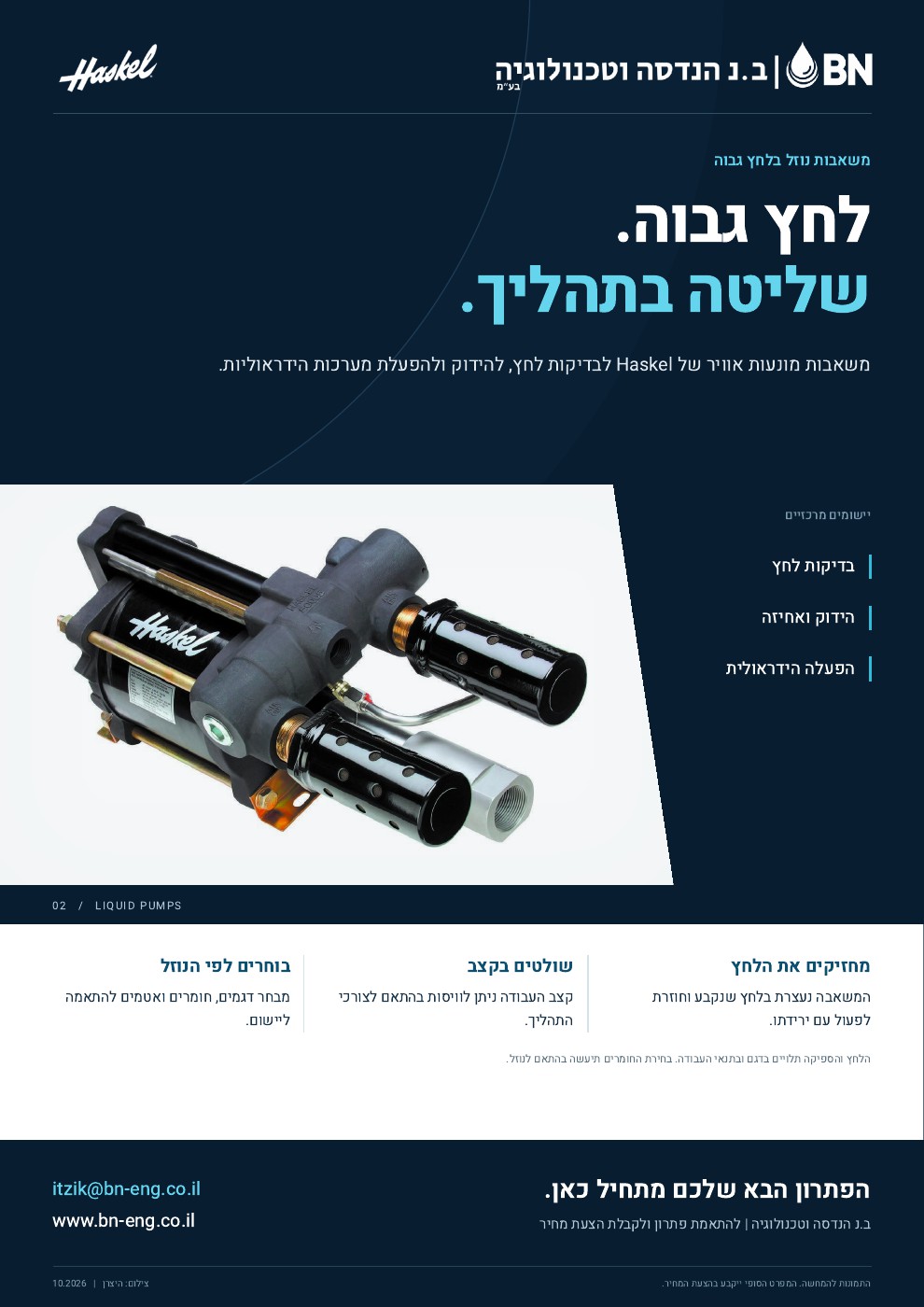

לחץ גבוה. שליטה בתהליך.
משאבות נוזל בלחץ גבוה
משאבות מונעות אוויר של Haskel לבדיקות לחץ, להידוק ולהפעלת מערכות הידראוליות.
LIQUID PUMPS
יישומים עיקריים
- בדיקות לחץ
- הידוק ואחיזה
- הפעלה הידראולית
- מחזיקים את הלחץ
- המשאבה נעצרת בלחץ שנקבע וחוזרת לפעול עם ירידתו.
- שולטים בקצב
- קצב העבודה ניתן לוויסות בהתאם לצורכי התהליך.
- בוחרים לפי הנוזל
- מבחר דגמים, חומרים ואטמים להתאמה ליישום.
הלחץ והספיקה תלויים בדגם ובתנאי העבודה. בחירת החומרים תיעשה בהתאם לנוזל.
החוברות שלכם
הורדת חוברת הפרסום (PDF) ↓הורדת החוברת הטכנית (PDF) ↓תוכן החוברות זמין לקריאה גם בעמוד הזה. קובצי ה־PDF המקוריים לא עברו בדיקת תיוג לקורא מסך.
הדגם הנכון. נקודת העבודה הנכונה.
משאבות נוזל מונעות אוויר | נתוני דגמים נבחרים
- לחץ לסירוגין בדגם ייעודי
- 6,897 bar
- טווח הספקים נומינלי במשפחה
- 0.33-10 hp
- עצירה באיזון לחצים וחזרה אוטומטית
- AIR DRIVEN
השוואת דגמים מהקטלוג
| דגם | לחץ רציף bar | לחץ לסירוגין bar | ספיקה מרבית L/min | אוויר מרבי bar |
|---|---|---|---|---|
| AW-35 | 393 | 393 | 5.7 | 10.5 |
| ASF-60 | 676 | 676 | 3.3 | 10.5 |
| ASF-150 | 1,034 | 1,379 | 1.3 | 10.5 |
| HSF-300 | 2,069 | 3,448 | 0.5 | 10.5 |
| GSF-60 | 517 | 517 | 18.1 | 8.6 |
| D14SFD-315 | 2,483 | 2,483 | 4.6 | 10.5 |
| DSXHW-1373 | 2,069 | 6,897 | 0.197 | 7 |
לחץ מרבי וספיקה מרבית אינם מתקבלים באותה נקודת עבודה. עמודת האוויר מציינת את לחץ ההנעה המרבי של הדגם.
התאמה לתהליך
- נוזל וחומרים
- בחירת גוף המשאבה והאטמים לפי מים, שמן או נוזל תהליך, טמפרטורה ודרישות ניקיון
- שמירת לחץ
- המשאבה נעצרת באיזון לחצים ומתניעה מחדש כאשר לחץ המערכת יורד
- אספקת אוויר
- הספיקה בפועל תלויה גם בנפח האוויר הזמין; אין צורך במשמנת בקו ההנעה
שלחו לנו את נקודת העבודה
נוזל וטמפרטורה • לחץ וספיקה נדרשים • עבודה רציפה או מחזורית • לחץ וספיקת אוויר זמינים.
הספקי המשפחה הם נתונים נומינליים. אין לבחור משאבה לפי לחץ הקצה בלבד; יש לבדוק עקומות ביצועים והתאמת חומרים.
מקור החוברת: Haskel Liquid Pumps Booklet · עמודים 2-7. הנתונים מובאים מהחומרים הקיימים; התאמה נבדקת לפי דגם ומסמך יצרן עדכני.
