בדיקות לחץ. גם בשטח.

מערכות ניידות לבדיקות לחץ

מערכות בדיקה ניידות של Haskel לשירות ולתחזוקה, במפעל ובאתר הלקוח.

PORTABLE TEST SYSTEMS

יישומים עיקריים

משאבה ידנית, מכל נוזל ותצורת המסגרת זמינים בהתאם לדגם ולאפשרויות ההזמנה.

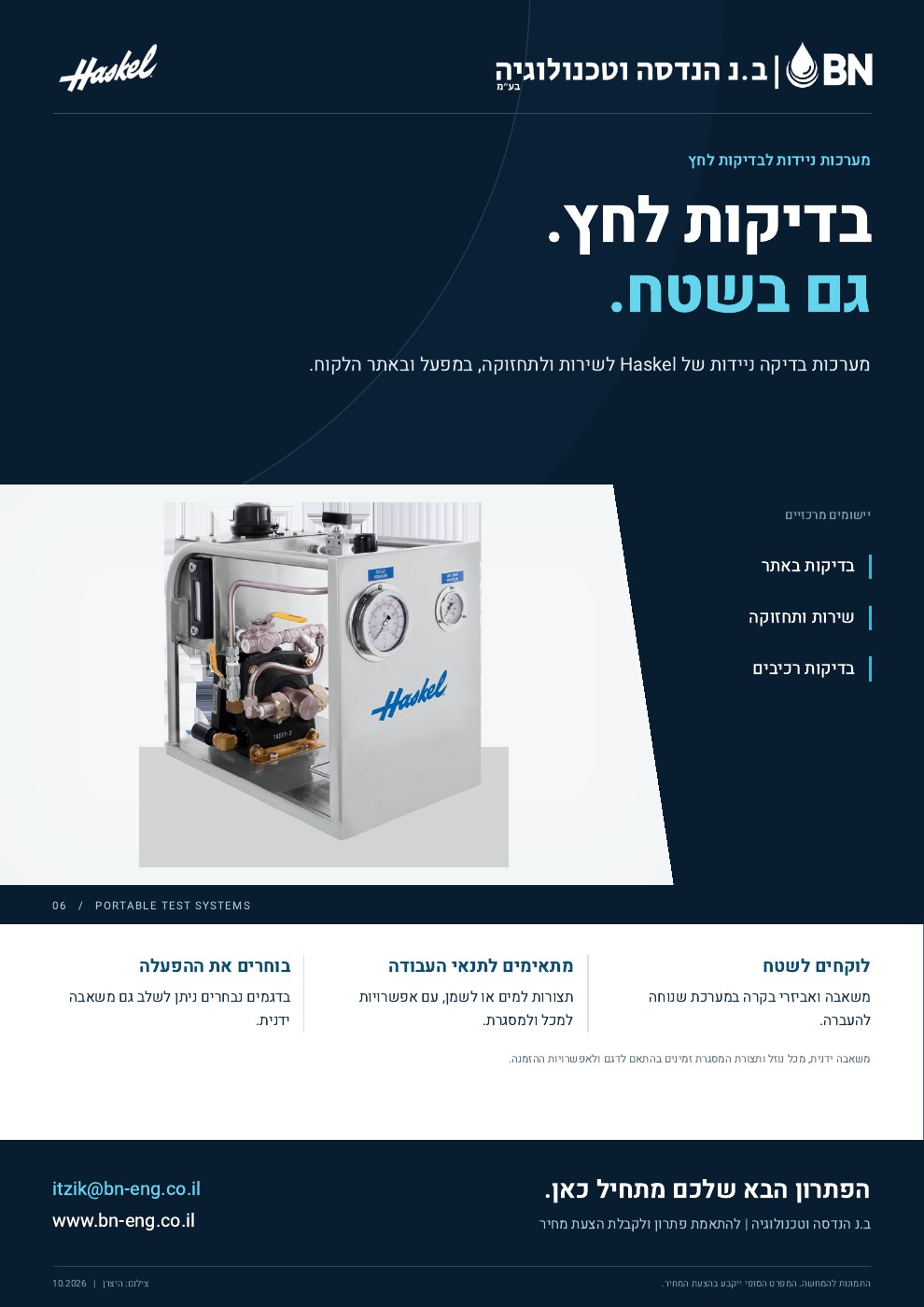

תוכן החוברות זמין לקריאה גם בעמוד הזה. קובצי ה־PDF המקוריים לא עברו בדיקת תיוג לקורא מסך.

השוואת משפחות TestPac ומערכות בדיקה ניידות

משפחה	הספק hp	לחץ מרבי bar	מכל ותצורה
TestPac 33	⅓	שמן 1,000מים 700	מכל פוליאתילן 4 L
Portable M Powerpac	⅓	לפי משאבה מסדרת TestPac 33	מארז ומכל משולב מנירוסטה
Offshore TestPac 200	1.5	2,000	מסגרת ומכל נירוסטה 10 L
TestPac 200	1.5-2	3,000	מסגרת פלדה; מכל פוליפרופילן 5 L
Offshore TestPac 300	3	1,400	מסגרת נירוסטה, לוח אופקי
TestPac 600-SS	6	700	מסגרת נירוסטה ניידת; עם או בלי מכל 20 L
TestPac 1000	10	2,000	מסגרת פלדה, לוח בקרה אנכי

ערכי הלחץ הם גבולות המשפחה, בהתאם למשאבה. למעט ההבחנה בשורה הראשונה, ערכי הטבלה מוצגים בחוברת למים ולשמן.

מכלול בסיסי: מסנן־וסת, מד לחץ אוויר, בקרת הפעלה ומהירות ומשתיק פליטה; מסנן יניקה, מד לחץ נוזל מנירוסטה במילוי גליצרין ושסתום שחרור לחץ
ספיקה במשפחת TestPac 33: עד 6 L/min בדגמי הלחץ הנמוך; עד 0.2 L/min ביחידת 1,000 bar. אלו דגמים שונים
אפשרויות: משאבה ידנית בדגמים נבחרים; מערכות דו־משאבתיות למילוי מהיר ולאחריו בדיקת לחץ, או לגיבוי

נוזל • לחץ יעד • נפח למילוי וזמן בדיקה • אספקת אוויר • נפח מכל • מסגרת ניידת או קבועה • דרישה להפעלה ידנית.

לא כל אפשרות זמינה בכל דגם. נתון הלחץ אינו מעיד על ספיקה בלחץ זה; הביצועים הסופיים לפי המשאבה שנבחרה.

מקור החוברת: Portable Hydrostatic Pressure Test System · עמודים 1-2. הנתונים מובאים מהחומרים הקיימים; התאמה נבדקת לפי דגם ומסמך יצרן עדכני.
