HASKEL / חוברות
פתרונות לחץ. לתעשיית האנרגיה.
פתרונות לחץ לתעשיית הנפט והגז
משאבות, מגבירי גז ורכיבי לחץ של Haskel ו-BuTech למתקני אנרגיה ולשירותי תחזוקה.
OIL & GAS
יישומים עיקריים
- בדיקות צנרת
- תחזוקה בשטח
- בקרת תהליכים
- בודקים מכלולים
- פתרונות לבדיקת צנרת, שסתומים ורכיבים בלחץ.
- מפעילים מערכות
- אספקת לחץ למערכות בקרה והפעלה הידראולית.
- משלימים את המעגל
- שסתומים, מחברים וצנרת בהתאמה למפרט.
ההתאמה לתנאי הסביבה ולדרישות התקינה נבדקת לפי תצורת המערכת.
החוברות שלכם
הורדת חוברת הפרסום (PDF) ↓הורדת החוברת הטכנית (PDF) ↓תוכן החוברות זמין לקריאה גם בעמוד הזה. קובצי ה־PDF המקוריים לא עברו בדיקת תיוג לקורא מסך.
נתוני תהליך. בחירה מדויקת.
הזרקה כימית, הגברת גז ובדיקות לחץ לתעשיית האנרגיה
- לחץ הזרקה מרבי בתצורות נבחרות
- 1,034 bar
- קצה טווח הספיקה במשפחת ההזרקה
- 5,000 L/h
- דוגמת יישום לבדיקת דליפה בהליום
- 2,000 bar
הזרקה כימית | טווחי מערכות IRCD
| תצורה | טווח ספיקה L/h | לחץ מרבי bar |
|---|---|---|
| ספיקה נמוכה | 0.5-320 | 1,034 |
| ספיקה בינונית | 320-2,000 | 1,034 |
| ספיקה גבוהה | 2,000-5,000 | 690 |
טווחים לפי חוברת היצרן. יש לאמת את צירוף הלחץ והספיקה הנדרש; קצות הטווח אינם הבטחת ביצועים בו־זמנית.
יישומים ותצורות מערכת
- בדיקות לחץ
- יחידות כוח הידראוליות לבדיקות אטימות, עמידות, פריצה, פעימות ועייפות; התאמה לרכיב ולנוהל הבדיקה
- מגבירי גז
- משפחה עד כ־2,700 bar לפי החוברת; לבדיקות דליפה, גזי תהליך ושירותי תחזוקה, לפי הדגם והגז
- אטמי גז יבש
- אספקת גז בתנאי התנעה והדממה; חנקן כגז חציצה בהתאם לתכנון המערכת
- טעינת מצברים הידראוליים
- מערכות חנקן לטעינה, לרבות דוגמת יישום באזור 1,000 bar
- מעגלי הפעלה ובקרה
- משאבות ומערכות להפעלת שסתומים ולהזנת מעגלים הידראוליים
להתאמת מערכת למתקן
סוג וכימיית הזורם • לחץ וספיקה • מחזור עבודה • תנאי האתר • חומרי מבנה ואטמים • דרישות בקרה ותקינה.
לחצי הגז המוצגים הם יכולות משפחה או דוגמאות יישום, ואינם מפרט אחיד. נתוני לחץ מעוגלים נשמרו כפי שמופיעים בחוברת.

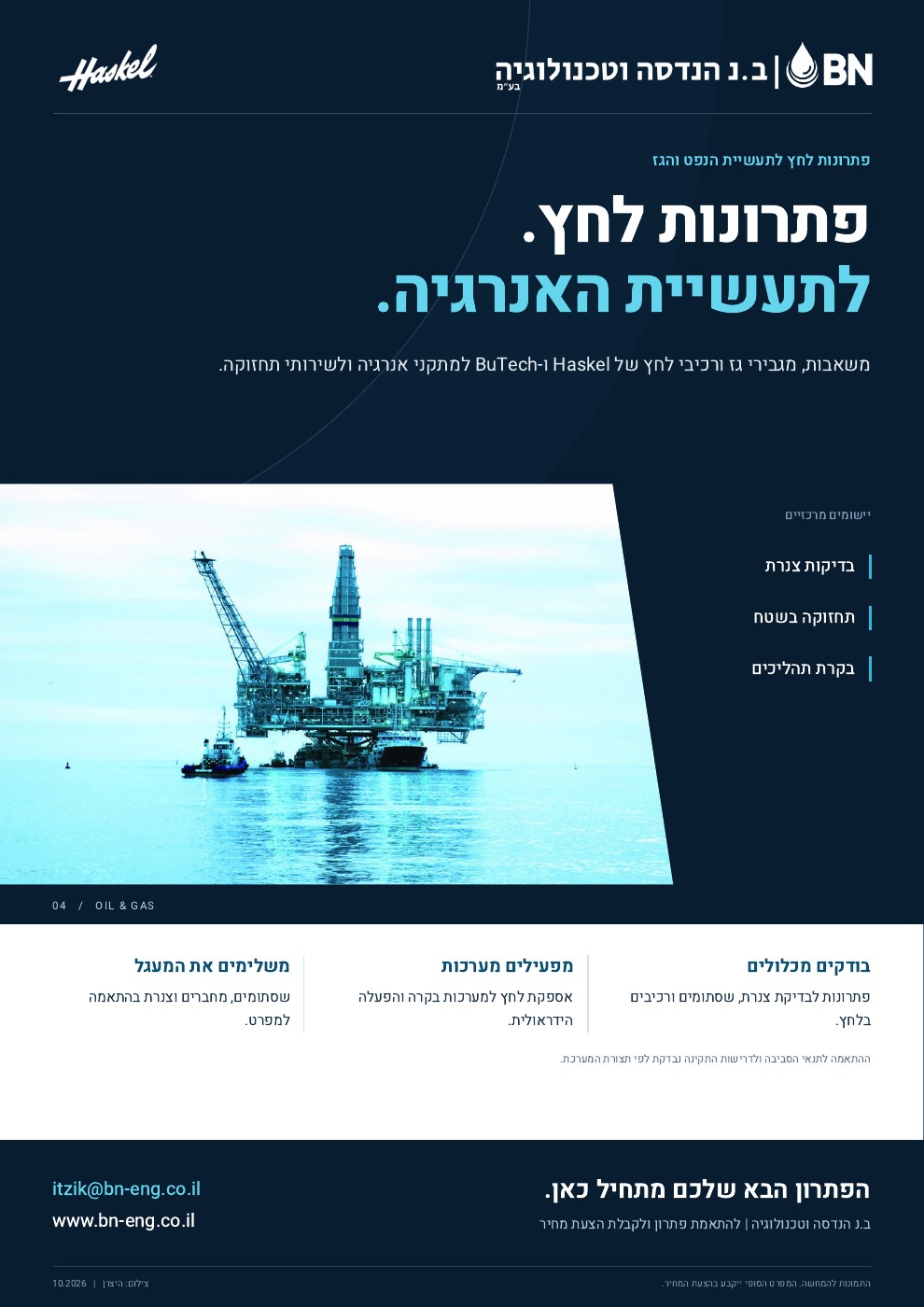

מקור החוברת: HASKEL - Oil & Gas · עמודים 3-5. הנתונים מובאים מהחומרים הקיימים; התאמה נבדקת לפי דגם ומסמך יצרן עדכני.
