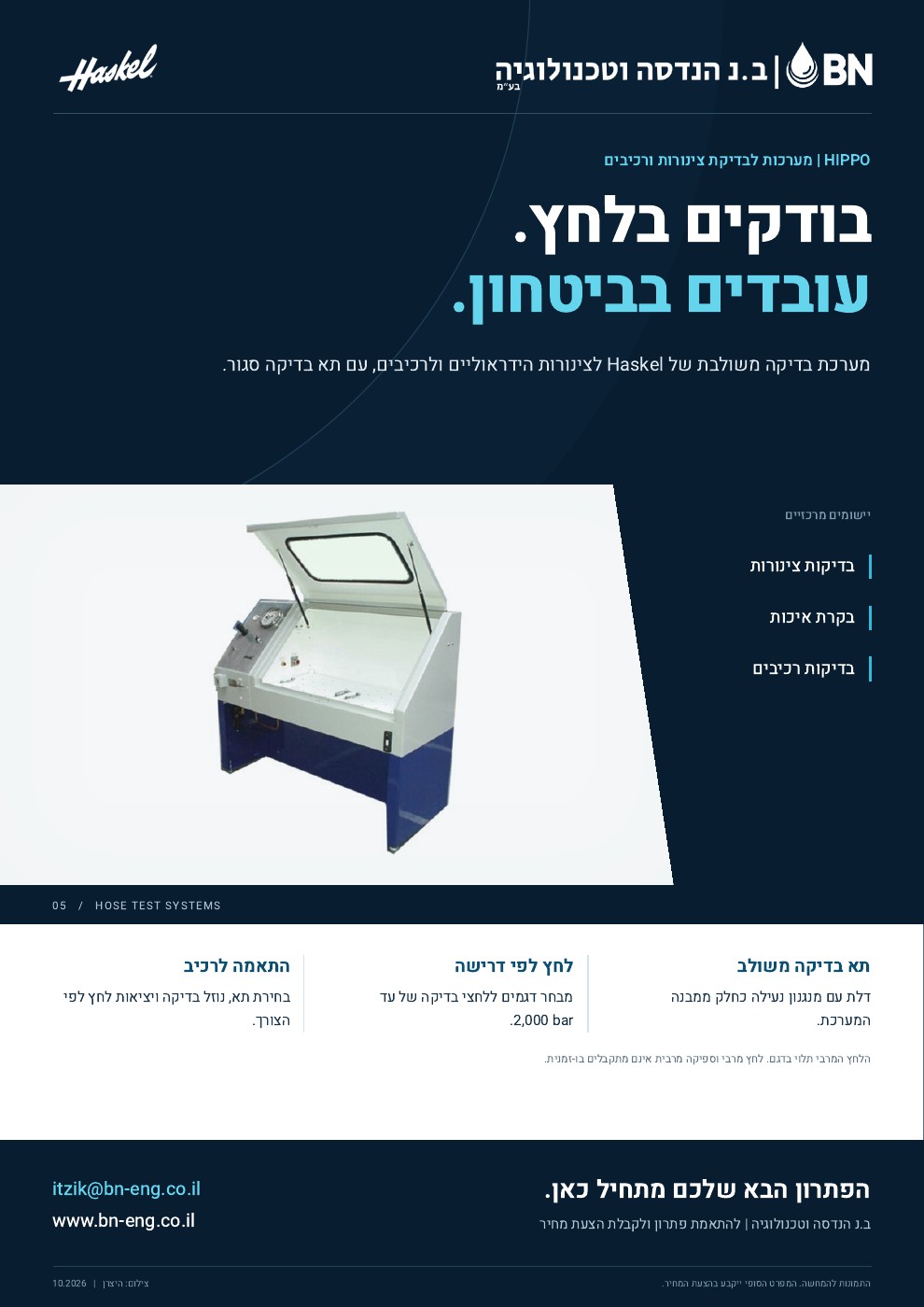

בודקים בלחץ. עובדים בביטחון.
HIPPO | מערכות לבדיקת צינורות ורכיבים
מערכת בדיקה משולבת של Haskel לצינורות הידראוליים ולרכיבים, עם תא בדיקה סגור.
HOSE TEST SYSTEMS
יישומים עיקריים
- בדיקות צינורות
- בקרת איכות
- בדיקות רכיבים
- תא בדיקה משולב
- דלת עם מנגנון נעילה כחלק ממבנה המערכת.
- לחץ לפי דרישה
- מבחר דגמים ללחצי בדיקה של עד 2,000 bar.
- התאמה לרכיב
- בחירת תא, נוזל בדיקה ויציאות לחץ לפי הצורך.
הלחץ המרבי תלוי בדגם. לחץ מרבי וספיקה מרבית אינם מתקבלים בו-זמנית.
החוברות שלכם
הורדת חוברת הפרסום (PDF) ↓הורדת החוברת הטכנית (PDF) ↓תוכן החוברות זמין לקריאה גם בעמוד הזה. קובצי ה־PDF המקוריים לא עברו בדיקת תיוג לקורא מסך.
HIPPO. כל נתוני הבדיקה.
דגמים, תא בדיקה ותשתיות למערכת בדיקת צינורות
- לחץ בדיקה מרבי, לפי דגם
- 2,000 bar
- ספיקה מרבית בדגמים הנמוכים
- 5 L/min
- משקל כולל משוער
- 200 kg
בחירת משאבה | לפי אוויר הנעה בלחץ <bdi>6 barg</bdi>
| דגם לשמן | דגם למים | טווח לחץ barg | ספיקה L/min |
|---|---|---|---|
| AW-35 | ASF-35 | 10-200 | 5 |
| AW-60 | ASF-60 | 20-400 | 3 |
| AW-150 | ASF-150 | 40-1,000 | 1 |
| HF-300 | HSF-300 | 80-2,000 | 0.5 |
ערכי הספיקה ולחצי הקצה אינם מתקבלים בו־זמנית. barg מציין לחץ יחסי.
מידות, חיבורים ותשתיות
- מידות מערכת
- 160 × 60 × 130 cm; גובה 130 cm
- מידות תא הבדיקה
- 120 × 60 × 70 cm; גובה 70 cm
- אוויר דחוס
- 0.75 Nm³/min בלחץ 6 bar
- חשמל וחיבור בדיקה
- 240 V / 50 Hz חד־פאזי; חיבור סעפת 1/2" BSP נקבה
- נוזלי בדיקה
- שמן הידראולי, מים או מים עם מעכב קורוזיה; Skydrol לפי הזמנה מיוחדת
- תא ואפשרויות
- מכסה עם נעילת בטיחות; בקרה פנאומטית או PLC, סעפת יציאה יחידה או סעפות בעלות שלוש יציאות, לפי תצורה
התאמה לסוג העבודה
תצורת שמן: יציאה יחידה ותא פלדה צבוע עם בסיס נירוסטה. תצורת מים: תא נירוסטה וסעפות קבועות ונעות עם שלוש יציאות.
המידות הן לתצורה הסטנדרטית שבחוברת. יש לאשר מידות שימושיות, חיבורים ואפשרויות לפני ההזמנה.
מקור החוברת: Hippo Hose Test Rig · עמודים 1-2. הנתונים מובאים מהחומרים הקיימים; התאמה נבדקת לפי דגם ומסמך יצרן עדכני.
