מנקים את המעגל. בודקים את הלחץ.
מערכות לשטיפה ולבדיקת לחץ
מערכות Haskel המשלבות שטיפה, סינון ובדיקות לחץ למכלולים ולמערכות תעשייתיות.
FLUSH & TEST SYSTEMS
יישומים עיקריים
- שטיפה וסינון
- בדיקות לחץ
- תחזוקת מכלולים
- משלבים שני תהליכים
- שטיפה ובדיקת לחץ במערכת משולבת אחת.
- מתאימים את הבדיקה
- לחץ בדיקה של עד 700 bar, לפי המפרט.
- מתכננים לתחזוקה
- גישה לרכיבים ואפשרויות בקרה בהתאם לתצורה.
דרישות החשמל והאוויר יוגדרו במפרט. בתצורה המוצגת נדרשת גם הזנת חשמל תלת-פאזית.
החוברות שלכם
הורדת חוברת הפרסום (PDF) ↓הורדת החוברת הטכנית (PDF) ↓תוכן החוברות זמין לקריאה גם בעמוד הזה. קובצי ה־PDF המקוריים לא עברו בדיקת תיוג לקורא מסך.

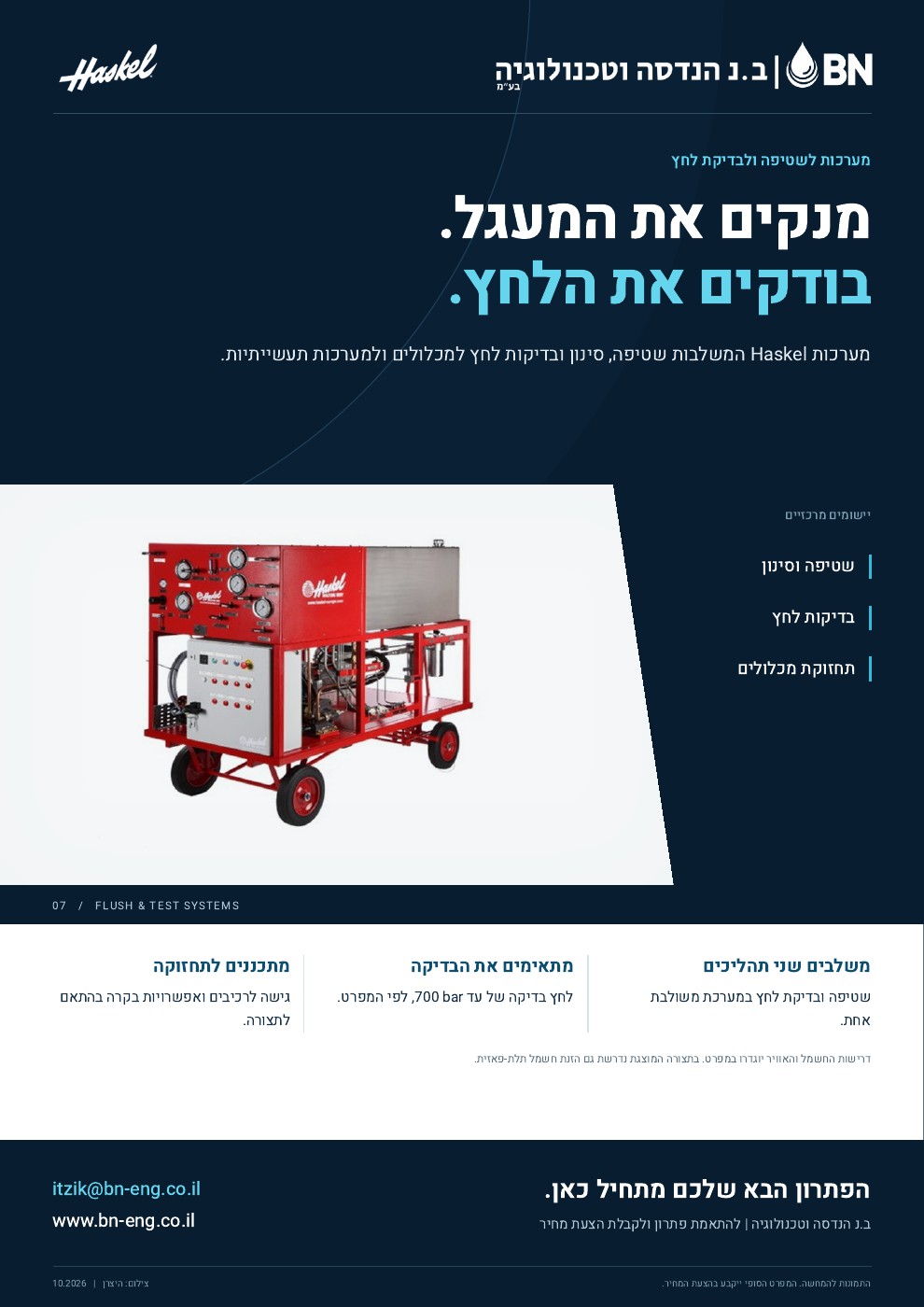

שטיפה ובדיקת לחץ. במערכת אחת.
נתוני המערכת והתשתיות בתצורה המתוארת בחוברת
- לחץ בדיקה מרבי בתצורה המוצגת
- 700 bar
- דרישת אספקת אוויר דחוס
- 80 psi
- חשמל תלת־פאזי בתצורה המוצגת
- 415 V
מפרט ותשתיות
| פריט | נתון מהחוברת |
|---|---|
| לחץ בדיקה מרבי | 10,000 psi / כ־700 bar |
| הזנת חשמל | 415 V / 50 Hz; שלוש פאזות ואפס |
| הזנת אוויר | 80 psi |
| נוזלי עבודה | נוזלים מסוג Transaqua, בהתאמת חומרים |
| ממשק לרכיב | שתי יציאות שטיפה; קווי החזרה למכל הראשי |
| ספיקות ונפח מכל | אינם מצוינים מספרית בחוברת; יוגדרו במפרט המערכת |
הבדיקה והשטיפה מיועדות למכלולים הנמצאים מחוץ למתקן. החיבורים וקווי ההחזרה יותאמו לרכיב הנבדק.
מה כוללת התצורה המתוארת?
- מעגלי שטיפה
- מעגלי ספיקה נמוכה וגבוהה בלחץ גבוה; מסנן לחץ עם מעקף ושסתומי בידוד לפני יציאות השטיפה
- מדידה והגנת לחץ
- מד לחץ, מפסק לחץ ושסתום הגבלת לחץ במוצא; אפשרות לבקרת PLC
- מכל וסינון
- מכל ראשי מנירוסטה עם מדי מפלס וטמפרטורה, ניקוז, נשם וחיישנים; מעגל סינון ומקררים בסחרור נפרד
הנתונים שיקבעו את גודל המערכת
נוזל ורמת ניקיון רצויה • ספיקה לשטיפה • נפח המעגל • לחץ וזמן בדיקה • עומס חום • מספר הרכיבים הנבדקים במקביל.
נתוני התשתיות מתייחסים לתצורה שבחוברת. אין נתון ספיקה אחיד לכל המערכות; יש לאשר מפרט לפי היישום.
מקור החוברת: Flush and Test Rigs · עמודים 1. הנתונים מובאים מהחומרים הקיימים; התאמה נבדקת לפי דגם ומסמך יצרן עדכני.
